Dichonoldeb Technegol

Mae copr pur yn heriol i-brosesu laser oherwydd ei adlewyrchedd uchel i donfeddi isgoch agos a'i ddargludedd thermol uchel iawn. Mae'r priodweddau hyn yn achosi amsugno ynni isel a disipiad gwres cyflym, a all arwain at fandylledd ac ymasiad anghyflawn mewn systemau laser ffibr confensiynol SLM.

Ein datrysiadau

Laser Gwyrdd (515 nm):

Amsugniad sylweddol uwch mewn copr, gan alluogi dwyseddau cymharol o Fwy na neu'n hafal i 99.5% (99.7–99.9% yn nodweddiadol ar geometregau dilysedig) a dargludedd trydanol o 95–98% IACS yn y cyflwr post wedi'i brosesu.

Llyfrgelloedd Paramedr wedi'u Dilysu:

Pŵer laser 190–500 W, cyflymder sganio 500–1250 mm/s, trwch haen 15–60 μm - wedi'i gymhwyso ar feincnodau mewnol wedi'u halinio â chanllawiau ymasiad gwelyau powdr ASTM F3301 -.

Gallu Proses Aml-:

LPBF copr (-laser gwyrdd SLM/DMLS) a llwyfannau jetio rhwymwr, yn cyfateb i'r rhaglen.

Beth yw Castio Plastig Tryloyw?

Proses Gweithgynhyrchu

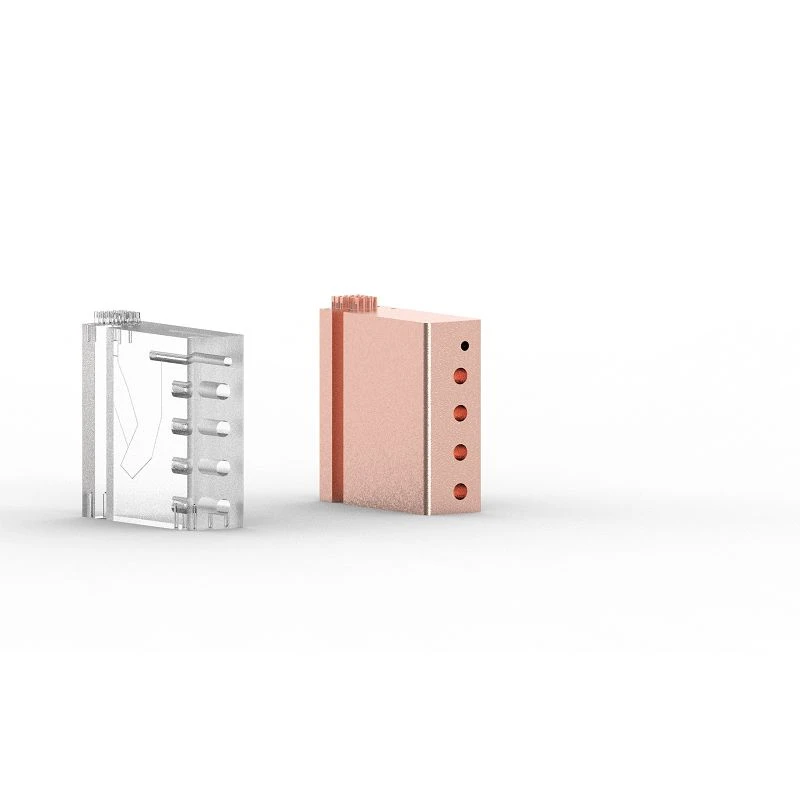

Mae ein hargraffu 3D copr pur yn bennaf yn defnyddio Cyfuniad Gwely Powdwr Laser (LPBF). Mae'r broses yn cynnwys:

Paratoi Powdwr --Purdeb uchel (Yn fwy na neu'n hafal i 99.9%) -powdr copr sfferig atomedig, maint gronynnau 15–45 μm, ar gyfer llif a dwysedd pacio da.

Toddi laser -Haen{0}}gwyrdd doeth-sganio laser o dan atmosffer anadweithiol (argon neu nitrogen).

Haen-wrth-Adeilad Haen -Trwch haen nodweddiadol 20-50 μm.

Oeri a Dileu -Oeri dan reolaeth i gyfyngu ar straen gweddilliol, ac yna tynnu powdr a glanhau cychwynnol.

Postio -Prosesu -HIP, anelio, peiriannu CNC, a gorffen wyneb yn ôl yr angen

Galluoedd dimensiwn:

Cywirdeb cyffredinol: ±0.1 mm ar nodweddion bach; ±0.2% ar ddimensiynau mwy
Trwch wal lleiaf: 0.4-0.5 mm (yn dibynnu ar y dyluniad)
Maint nodwedd lleiaf: 0.3-0.5 mm ar ôl optimeiddio paramedr

Priodweddau Materol

Mae copr pur wedi'i argraffu 3D wedi'i bostio'n gywir yn cadw'r priodweddau materol swmp a ddisgwylir gan yr aloi: dargludedd trydanol o 95–98% IACS, dargludedd thermol ~390 W/m·K, dwysedd 8.9 g/cm³, a hydwythedd da ar ôl anelio.

Copr yn erbyn Dewisiadau Cyffredin

Eiddo	Copr Pur (3D Argraffwyd, Wedi'i Optimeiddio)	Copr Beryllium (BeCu)	Pres (Nodweddiadol)
Dargludedd Trydanol (% IACS)	95–98%	15–45%	26–28%
Dargludedd Thermol (W/m·K)	~390	~105–230	~109–121
Cryfder Tynnol (MPa)	200–260 (HIP + wedi'i anelio)	410–1380	310–550
Dwysedd (g/cm³)	8.9	8.3	8.4–8.7
Mantais Allweddol	Dargludedd uchaf	Cryfder uchel	Cost a pheiriantadwyedd

Mae gwerthoedd cryfder tynnol yn adlewyrchu cyflwr anelio HIP +. Gan fod-copr wedi'i argraffu yn gallu dangos cryfder uwch (hyd at ~350 MPa) ond dargludedd a hydwythedd is, ac yn gyffredinol nid yw'n cael ei argymell fel y cyflwr a ddarperir ar gyfer cymwysiadau dargludol.

Ar gyfer cymwysiadau lle mae perfformiad trydanol neu thermol yn brif ofyniad, ac nad yw cryfder mecanyddol eithafol, gweithgynhyrchu ychwanegyn copr pur yw'r dewis deunydd gorau fel arfer. Gyda mandylledd isel, mae dargludedd copr LPBF yn agosáu at gopr gyr.

Postio-Dewisiadau Prosesu

Mae prosesu post yn hanfodol i wireddu perfformiad llawn rhannau copr pur AC:

Gwasgu Isostatig Poeth (HIP):

Yn cau microporosity gweddilliol ac yn gwella bywyd blinder gydag effaith ddibwys ar ddargludedd. Argymhellir ar gyfer cymwysiadau hanfodol.

Anelio:

Yn lleddfu straen gweddilliol, yn adfer hydwythedd, ac yn gwella dargludedd trydanol. Ystod nodweddiadol: 400–600 gradd , awyrgylch-wedi'i reoli.

Peiriannu CNC:

Yn tynhau goddefiannau ar nodweddion paru (i lawr i ± 0.01 mm) ac yn gwella ansawdd yr wyneb.

Gorffen Arwyneb:

Electropolishing ar gyfer garwedd arwyneb isel (Ra yn nodweddiadol<1.6 μm on accessible surfaces); silver plating for reduced skin-effect losses at high frequencies; electroless nickel for corrosion resistance.

Gellir cyfuno'r camau hyn yn ôl gofynion. Anelio HIP+ yw'r cyfuniad safonol ar gyfer-cydrannau gradd awyrofod.

Senarios Cais

Coiliau Sefydlu

Mae adeiladu monolithig gyda sianeli oeri cydffurfiol integredig yn dileu methiant-cymalau bresyddu tueddol. Mae oeri cydffurfiol yn cefnogi dosbarthiad tymheredd mwy unffurf a gweithrediad pŵer uwch parhaus. Mae canlyniadau maes gan ein cwsmeriaid yn dangos gwelliannau mewn bywyd gwasanaeth o tua 2 × dros goiliau copr brazed tebyg, gyda'r union gynnydd yn dibynnu ar gylchred dyletswydd ac amodau oerydd.

Cyfnewidwyr Gwres / Sinciau Gwres

Mae sianeli llif mewnol cymhleth - delltau TPMS, troellau, a phlatiau tonnog - yn cynyddu arwynebedd-arwynebedd-i-cymhareb cyfaint ac yn hybu cymysgu cythryblus, gan wella perfformiad thermol. Defnyddir yn helaeth mewn oeri electroneg a systemau ynni newydd.

Cysylltiadau Trydanol

Mae dargludedd uchel yn cefnogi ymwrthedd cyswllt isel ar gyfer cymwysiadau newid cyfredol uchel.

RF / Microdon Waveguides

Mae geometregau mewnol cymhleth yn lleihau colli signal mewn systemau cyfathrebu lloeren a radar tra'n galluogi cynulliadau ysgafnach.

Prototeipiau Dirwyn Modur

Dilysiad cyflym o strwythurau oeri uwch a chysyniadau pin gwallt/proffil-gwifren ar gyfer moduron effeithlonrwydd uwch.

Rhannau Custom Meddygol a Diwydiannol

Cydrannau an-magnetig neu ddargludedd uchel-wedi'u haddasu ar gyfer offer arbenigol.

FAQ

Beth yw dargludedd copr pur 3D wedi'i argraffu o'i gymharu â chopr gyr?

Yn y cyflwr ôl-brosesu wedi'i optimeiddio, mae copr pur LPBF fel arfer yn cyflawni 95-98% IACS, gan agosáu at gopr gyr aneled unwaith y bydd mandylledd wedi'i gau gan HIP a'r strwythur yn cael ei adfer trwy anelio.

A all copr pur gael ei argraffu 3D gyda FDM?

Nid yw FDM yn addas ar gyfer copr pur dwysedd uchel. LPBF (ymasiad gwely powdr) a chwistrelliad rhwymwr yw'r dulliau diwydiannol sefydledig.

Beth yw maint y nodwedd lleiaf?

Yn nodweddiadol 0.3-0.5 mm ar gyfer nodweddion a 0.4-0.5 mm ar gyfer waliau, yn dibynnu ar geometreg a chyfeiriadedd.

A yw LPBF copr yn addas ar gyfer rhaglenni dargludedd uchel?

Oes. Gyda systemau laser gwyrdd a pharamedrau dilys, mae dargludedd yn ddigon uchel ar gyfer y cymwysiadau trydanol a thermol mwyaf heriol.

Beth yw'r prif heriau mewn argraffu 3D copr pur?

Adlewyrchedd laser uchel ar donfeddi isgoch a dargludedd thermol uchel. Eir i'r afael â'r rhain drwy-dechnoleg laser gwyrdd a pharamedrau proses a reolir yn dynn.

Sut mae argraffu 3D copr yn cymharu â pheiriannu CNC?

Mae gweithgynhyrchu ychwanegion yn rhagori ar sianeli oeri mewnol, strwythurau dellt, a phrototeipio cyflym. Mae CNC yn parhau i fod yn well ar gyfer-rhannau cyfaint uchel iawn gyda geometreg allanol syml.
